| 特點 |
|
|
| 技術參數 |
1. 所需作業空間小。在施工高度為3米時，鉆桿有效長度可達1.5米，根據客戶需要還可進一步壓縮整機高度，可進入室內作業。散裝型的鉆機，部件重量只有300kg，在搬遷、移機時極為方便。 型號 |

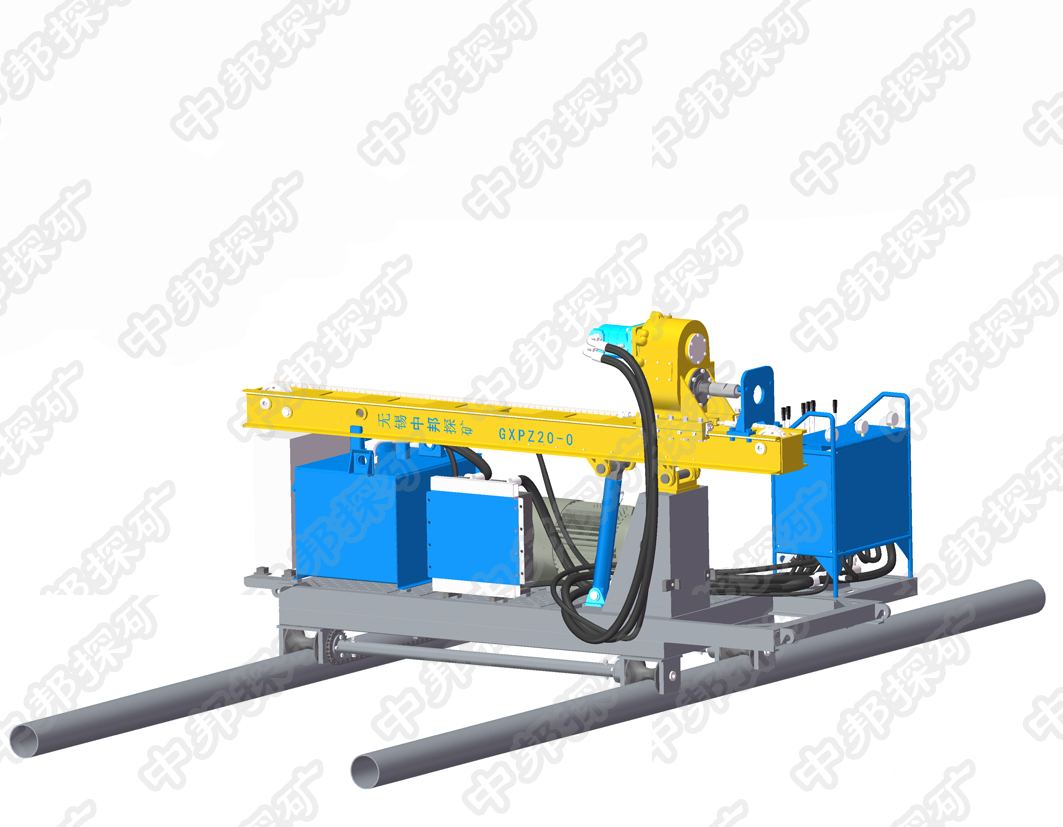

GXPZ-20 |
|||
|
適應工程 |
軟地基加固，地下室防滲，河堤壩整治，橋墩加固 |
|||
|
常用工藝 |
單重旋噴，兩重旋噴，三重旋噴，定噴，擺噴 |
|||
| 基本參數 | ||||
|
鉆孔直徑 |
（mm） |
|
||
|
旋噴成樁直徑 |
（mm） |
單重：400～600、兩重：600～1200、三重：800～1600 |
||
|
鉆孔深度 |
（m） |
20～40 |
||
|
鉆桿直徑/套管直徑 |
（mm） |
φ50、φ60、φ73、φ89 |
||
|
鉆孔傾角 |
（°） |
0～90 |
||
|
大臂舉升高度 |
（mm） |
無 |
||
|
回轉器輸出轉速 |
（r/min） |
0～6、0～20(無級可調)、6、20、40、50、120、150 |
||
|
回轉器輸出扭矩 |
（N·m） |
2500 |
||
|
回轉器沖擊功 |
（J） |
無 |
||
|
回轉器沖擊頻率) |
（min-1） |
無 |
||
|
回轉器行程 |
（mm） |
1800 |
||
|
推進架給進行程 |
（mm） |
無 |
||
|
回轉器提升力 |
（kN） |
21 |
||
|
回轉器提升速度 |
（m/min） |
0～1.1(無級可調) |
||
|
回轉器加壓力 |
（kN） |
15 |
||
|
回轉器加壓速度 |
（m/min） |
1.5、9 |
||
| 行走參數 | ||||
|
行走方式 |
走管式 |
|||
|
爬坡角度 |
（°） |
無 |
||
|
履帶接地比壓 |
（KPa) |
無 |
||
|
行走速度 |
（km/h） |
無 |
||
| 回轉參數 | ||||
|
回轉方式 |
無 |
|||
|
回轉結構 |
無 |
|||
|
定位方式 |
無 |
|||
| 輔助配件情況 | ||||
|
夾持卸扣器 |
無 |
|||
|
卷揚 |
（Kg） |
無 |
||
|
隨手吊 |
（Kg） |
無 |
||
| 輸入功率 | ||||
|
輸入功率（柴油機） |
（kW） |
無 |
||
|
輸入功率（電動機） |
（kW） |
18.5+1.5 |
||
|

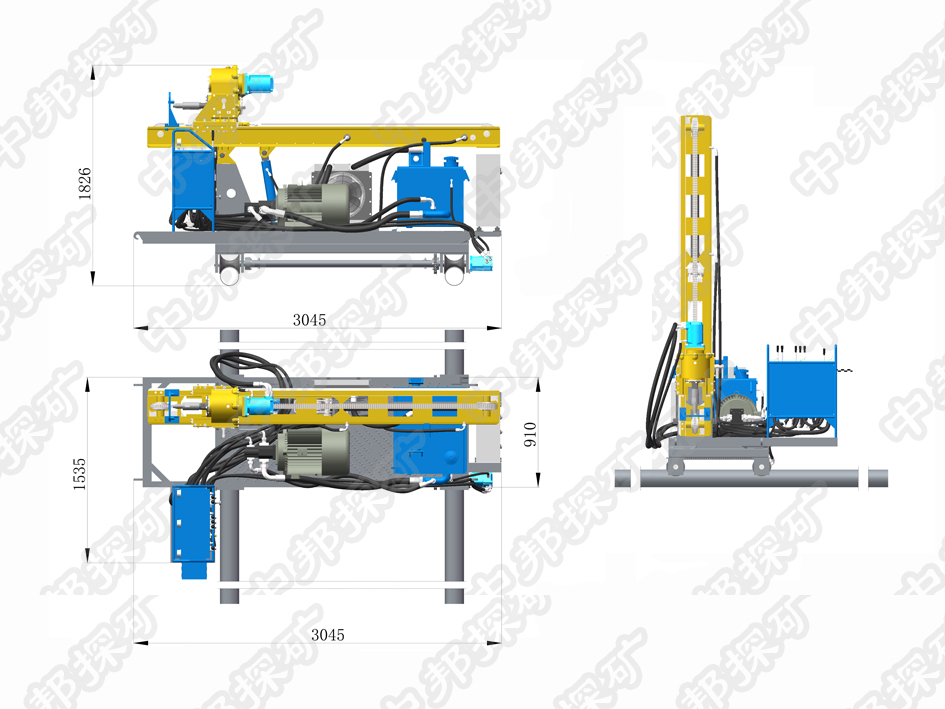

運輸狀態（長×寬×高） |
（mm） |
3045×840×1500 |
||
|
重量 |
(kg) |
約1500 |
||
